1. Công dụng của Van chặn lửa (FD)
Van chặn lửa đóng vai trò là "người gác cổng" bảo vệ các khu vực khác nhau trong tòa nhà:
-
Ngăn chặn hỏa hoạn cháy lan: Khi nhiệt độ trong đường ống tăng cao, van sẽ tự động đóng lại để cô lập khu vực đang cháy, không cho lửa lan sang các phòng hoặc tầng khác qua hệ thống ống gió.
-
Bảo vệ tính mạng và tài sản: Bằng cách ngăn chặn lửa, van giúp kéo dài thời gian để cư dân thoát hiểm và giảm thiểu thiệt hại về cấu trúc tòa nhà.
-
Đảm bảo áp suất hệ thống: Trong một số thiết kế, việc đóng van chặn lửa giúp duy trì áp suất cần thiết cho các khu vực thoát hiểm (như cầu thang bộ).
2. Thông số kỹ thuật cơ bản
Khi lựa chọn hoặc lắp đặt van chặn lửa, bạn cần chú ý đến các thông số sau:
Cơ chế hoạt động
-
Cầu chì nhiệt (Fusible Link): Đây là loại phổ biến nhất. Khi nhiệt độ luồng gió đạt mức giới hạn (thường là 72°C hoặc 74°C), cầu chì sẽ nóng chảy, giải phóng lò xo để đóng cánh van.
-
Động cơ điện (Actuator): Van được kết nối với hệ thống báo cháy trung tâm. Khi có tín hiệu cháy, động cơ sẽ điều khiển đóng van ngay lập tức.
Đặc điểm cấu tạo
-
Vật liệu: Thường làm bằng tôn mạ kẽm (Galvanized steel) hoặc inox (Stainless steel) để chịu được nhiệt độ cao.
-
Độ dày: Thân van thường dày từ 1.2mm - 2.0mm, cánh van dày từ 0.8mm - 1.5mm.
-

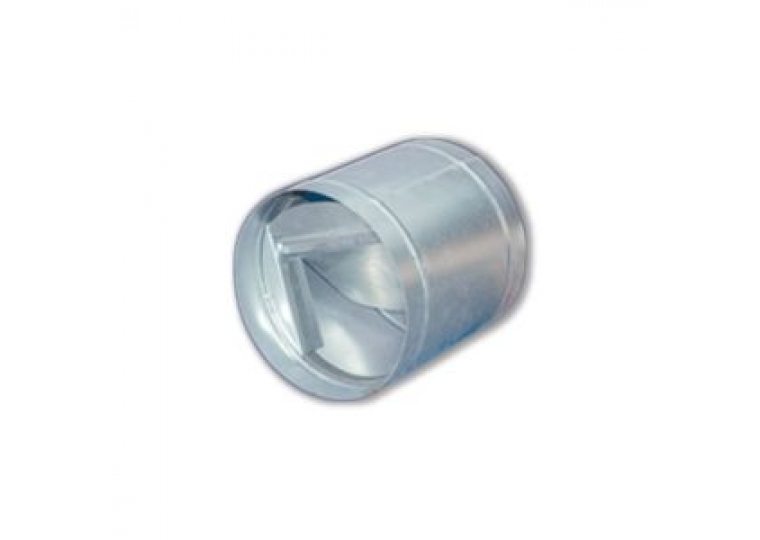

Kiểu dáng: Hình vuông, hình chữ nhật hoặc hình tròn tùy theo tiết diện đường ống.
-

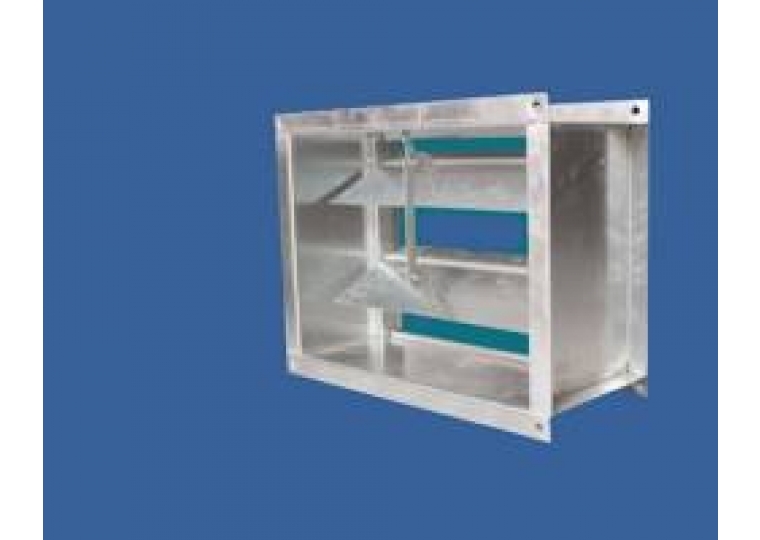

Thân van: Thường làm bằng tôn mạ kẽm hoặc inox sáng bóng, có độ dày cao để chịu nhiệt.
-
Cánh van: Có thể là dạng cánh đơn hoặc nhiều cánh xếp chồng (dạng rèm) để đóng kín tiết diện ống khi có sự cố.
-
Cơ cấu kích hoạt:
-

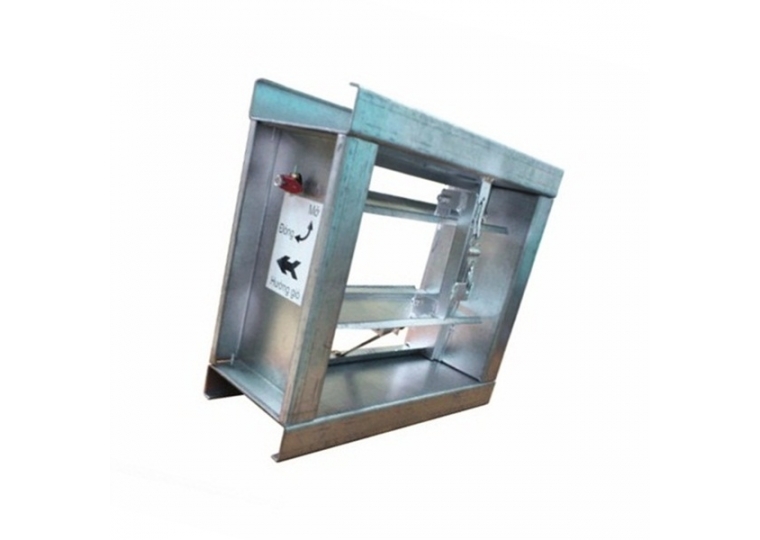

Loại dùng cầu chì nhiệt: Bạn sẽ thấy một miếng kim loại nhỏ (cầu chì) nối giữ lò xo. Khi nhiệt độ đạt mức khoảng 72°C - 74°C, cầu chì nóng chảy giúp van tự đóng.
-
Loại dùng động cơ (Actuator): Có một hộp điều khiển bằng điện gắn bên hông thân van để đóng/mở theo tín hiệu từ hệ thống báo cháy.
Giới hạn chịu nhiệt (Fire Rating)
Đây là thông số quan trọng nhất, thể hiện thời gian van có thể chịu đựng được lửa mà vẫn giữ vững cấu trúc:
-
Thời gian: Thường là 60 phút, 90 phút, 120 phút hoặc lên đến 180 phút.
-
Tiêu chuẩn: Thường tuân theo các tiêu chuẩn quốc tế như UL555 hoặc tiêu chuẩn Việt Nam như QCVN 06:2022/BXD.
3.Ứng dụng Van chặn lửa
a. Ứng dụng theo khu vực lắp đặt
-
Điểm xuyên tường và sàn ngăn cháy: Đây là ứng dụng quan trọng nhất. Khi đường ống gió đi xuyên qua các bức tường hoặc sàn được thiết kế để ngăn cháy (giữa các phòng, giữa các tầng), van FD phải được lắp ngay tại điểm giao cắt này để đảm bảo tính toàn vẹn của kết cấu ngăn cháy.
-
Trục kỹ thuật xuyên tầng: Lắp tại các vị trí ống gió nhánh nối vào trục ống đứng chính. Điều này ngăn lửa từ một tầng bị cháy lan theo trục đứng lên toàn bộ các tầng khác của tòa nhà.
-
Ngăn cách các khu vực chức năng: * Giữa khu vực sản xuất và khu văn phòng.
b. Ứng dụng theo loại hình công trình
Van chặn lửa là thiết bị bắt buộc theo tiêu chuẩn PCCC (như QCVN 06:2022/BXD) tại:
-
Tòa nhà cao tầng & Chung cư: Bảo vệ lối thoát hiểm, hành lang và thang bộ không bị khói lửa xâm nhập.
-
Bệnh viện & Trường học: Những nơi có người khó khăn trong việc di chuyển, cần kéo dài thời gian cô lập đám cháy để sơ tán.
-
Trung tâm thương mại & Siêu thị: Bảo vệ tài sản lớn và ngăn chặn cháy lan trên diện tích rộng.
-
Nhà máy & Xưởng sản xuất: Đặc biệt là các nhà máy hóa chất, thực phẩm hoặc linh kiện điện tử có hệ thống thông gió phức tạp.
c. Vai trò trong hệ thống HVAC
-
Bảo vệ thiết bị đắt tiền: Ngăn hơi nóng và lửa làm hỏng quạt thông gió, máy lạnh trung tâm (Chiller/AHU) nằm ở phía xa đám cháy.
-
Duy trì áp suất cầu thang: Trong hệ thống tăng áp cầu thang, van giúp điều tiết luồng khí, đảm bảo khói không tràn được vào lối thoát hiểm.
MKTechnos – Đơn vị sản xuất uy tín
Với kinh nghiệm thực tế trong lĩnh vực sản xuất ống gió HVAC, MKTechnos cam kết mang đến sản phẩm chất lượng cao, đáp ứng đầy đủ tiêu chuẩn kỹ thuật, góp phần nâng cao hiệu quả vận hành và tuổi thọ cho hệ thống thông gió của công trình.
